Комплект автоматики Roger KIT BE20/410 предназначен для автоматизации распашных ворот шириной до 4 метров и весом до 400 кг. Решение рассчитано на интенсивную эксплуатацию и подходит для монтажа на коммерческих, промышленных и частных объектах, где требуется высокая надёжность и ресурс работы в условиях активного транспортного потока. Конструкция допускает установку на ворота с открыванием как внутрь, так и наружу, при этом блок управления всегда размещается на защищённой территории для исключения несанкционированного доступа.
Привод выполнен в герметичном корпусе из литого алюминиевого сплава с защитой от пыли и влаги по стандарту IP44, устойчив к коррозии и экстремальным температурам от -20 до +55 °C. В конструкции используется долговечный ходовой винт с бронзовой гайкой, что снижает износ и обеспечивает стабильную работу на протяжении многих лет. Встроенный термостат защищает механизм от перегрева, а электронные компоненты оборудованы защитой от перепадов напряжения.
Система поддерживает гибкое управление через радиобрелки или удалённые посты, допускает подключение фотоэлементов и сигнальных ламп для повышения безопасности. Настройки параметров движения, скорости и усилия осуществляются с помощью dip-переключателей и цифрового экрана на блоке управления. Для аварийного доступа реализована простая система разблокировки, возможно подключение резервного аккумулятора.
Функциональные особенности:
Поддерживает автоматический и полуавтоматический режимы работы ворот
Интеграция с фотоэлементами для полной защиты автомобиля и человека
Встроенный термостат предотвращает перегрев всех основных узлов
Герметичный алюминиевый корпус защищает от влаги и пыли по IP44
Радиоуправление с увеличенным радиусом действия при установке антенны
Функция плавного старта и остановки продлевает ресурс механики
Возможность подключения резервной аккумуляторной батареи
Самоблокирующийся редуктор исключает несанкционированное открытие ворот
Удобная настройка параметров с помощью dip-переключателей и экрана
Аварийная разблокировка и ключ в комплекте для экстренных случаев
Технические характеристики:
Тип привода: линейный
Тип редуктора: необратимый
Максимальный вес створки: 400 кг
Максимальная ширина створки: 4 м
Максимальное тяговое усилие: 100–2800 Н
Мощность электропривода: 200 Вт
Питание: 230 В AC, 50 Гц
Питание двигателя: 36 В
Потребление в режиме ожидания: ≤ 0,5 Вт
Интенсивность работы: 100% (интенсивный режим)
Количество рабочих циклов в сутки: до 1000
Скорость движения: 1,66 см/с
Скорость открытия: 17–26 секунд
Ход штока: 550 мм
Рабочая температура: от -20°С до +55°С
Класс защиты корпуса: IP44
Концевой выключатель: механический стопор в крайних положениях
Энкодер: цифровой SENSORLESS 48 PPR
Габариты (Д×Ш×В): 1019×105×155 мм
Вес в упаковке: 23,7 кг

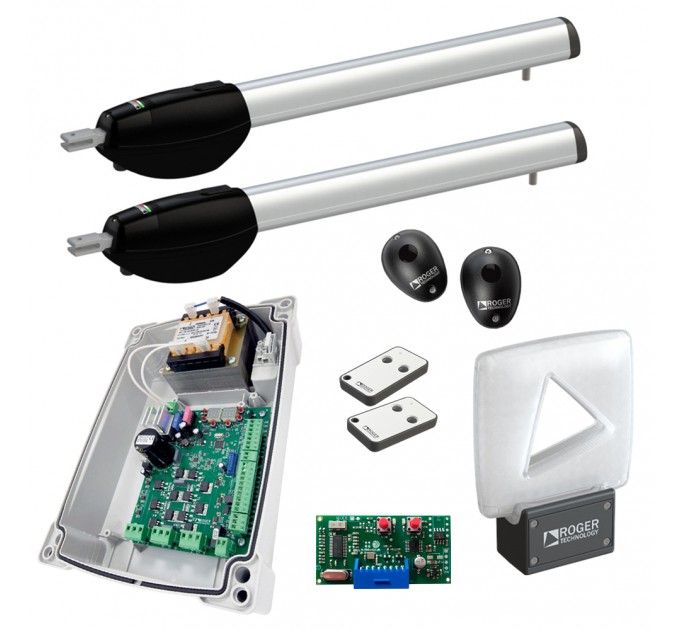

Комплектация:

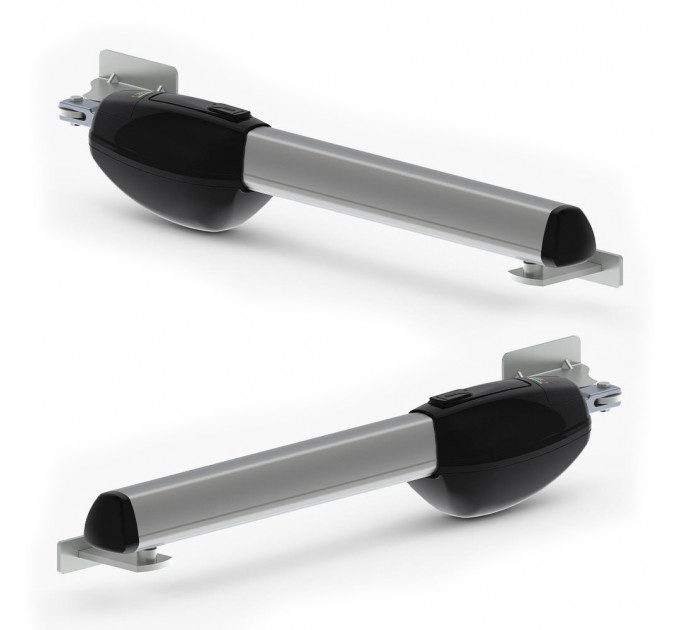

Электропривод Roger BE20/400 – 2 шт

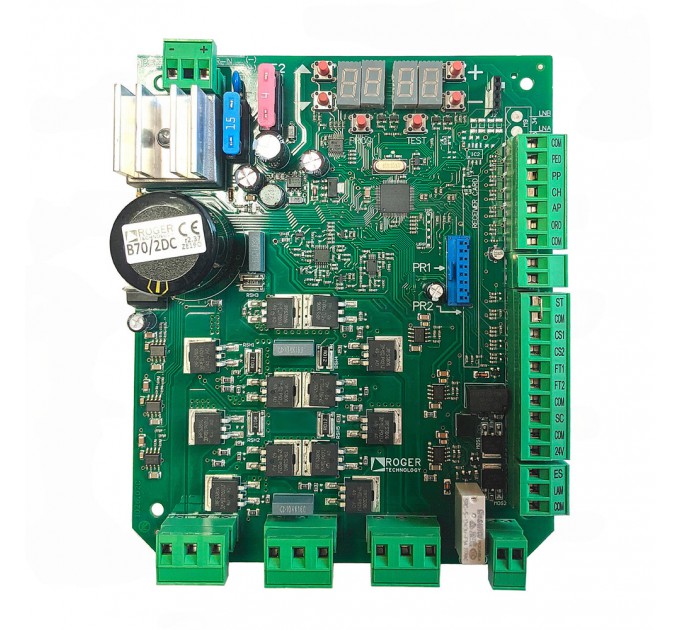

Блок управления EDGE/BOX – 1 шт

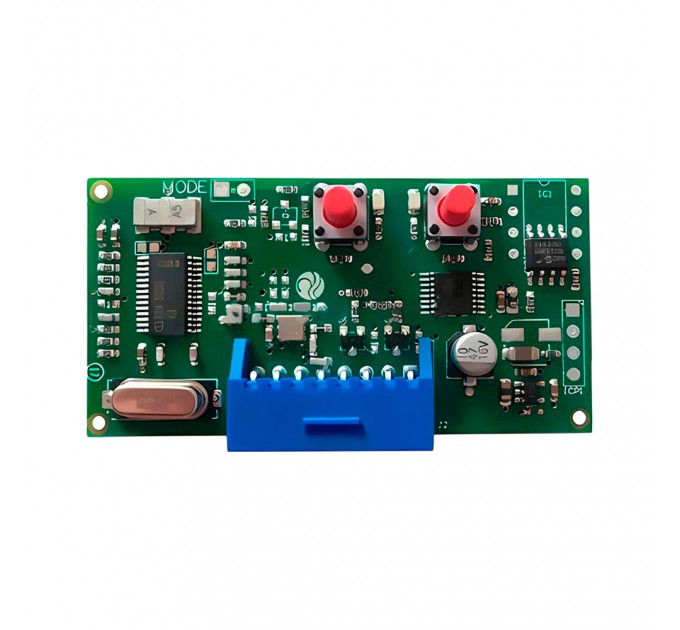

Внутренний радиоприёмник двухканальный H93/RX22A/I – 1 шт
Пульт дистанционного управления двухканальный E80/TX52R/2 – 2 шт

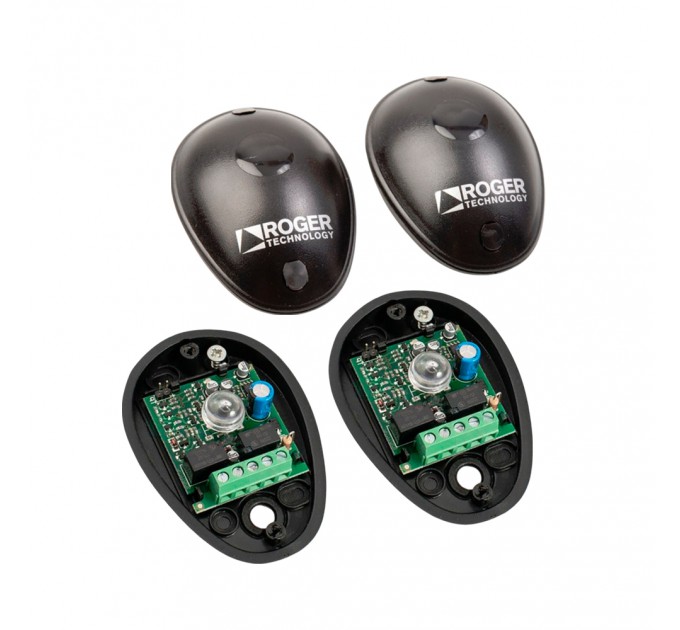

Фотоэлементы безопасности R90/F2ES – 1 пара

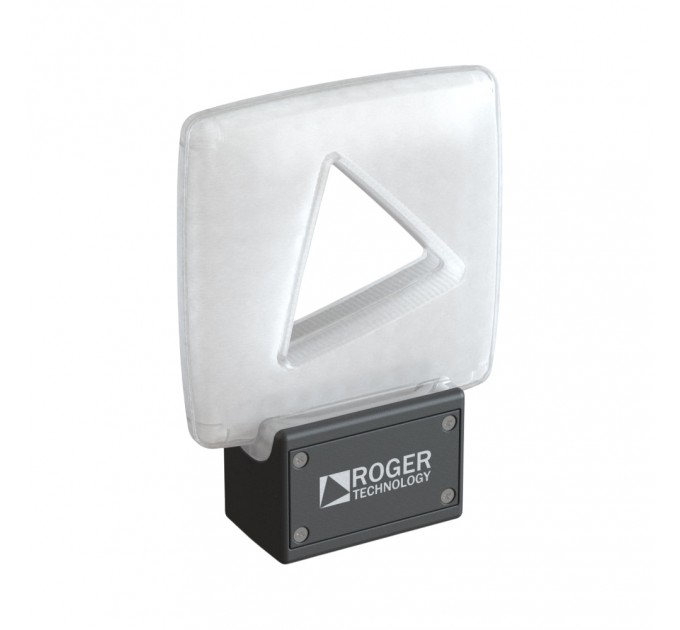

Сигнальная лампа 24В со встроенной антенной FIFTHY/24 – 1 шт
Комплект установочных кронштейнов КТ206/R (задний и передний) – 1 шт
Комплект механических ограничителей хода МС781 – 2 шт
